跨学科视角下的水转印栅线测量技术：理论融合与创新见解

水转印栅线相移云纹法是一种融合了材料科学、光学测量、机械工程、计算机图像处理及动态力学的跨学科测量技术。以下从多学科角度分析其理论基础、方法创新及应用潜力，并提出新的理论见解：

一、光学与图像处理学科的融合创新

1. 云纹效应与相位提取技术

   传统云纹法依赖于物理栅格叠加形成条纹，而本文通过数字图像算术运算生成云纹条纹，结合Carré相位算法提取变形相位。这种方法避免了机械相移的误差，提升了测量精度。

• 关键突破：将光学干涉原理与数字图像处理结合，实现了从“物理叠加”到“数字合成”的跨越。

2. 高频栅线滤波与相位优化

   通过均值滤波和正余弦相位滤波技术（如3×11像素模板），有效分离高频栅线噪声与低频变形信号，体现了信号处理学科在光学测量中的深度应用。

二、材料科学与力学行为的跨学科验证

1. 超弹性材料大变形的测量挑战

   聚氨酯类材料具有非线性、大变形（应变超1000με）和粘弹性特性，传统线弹性理论无法描述其行为。本文通过水转印栅法实现了：

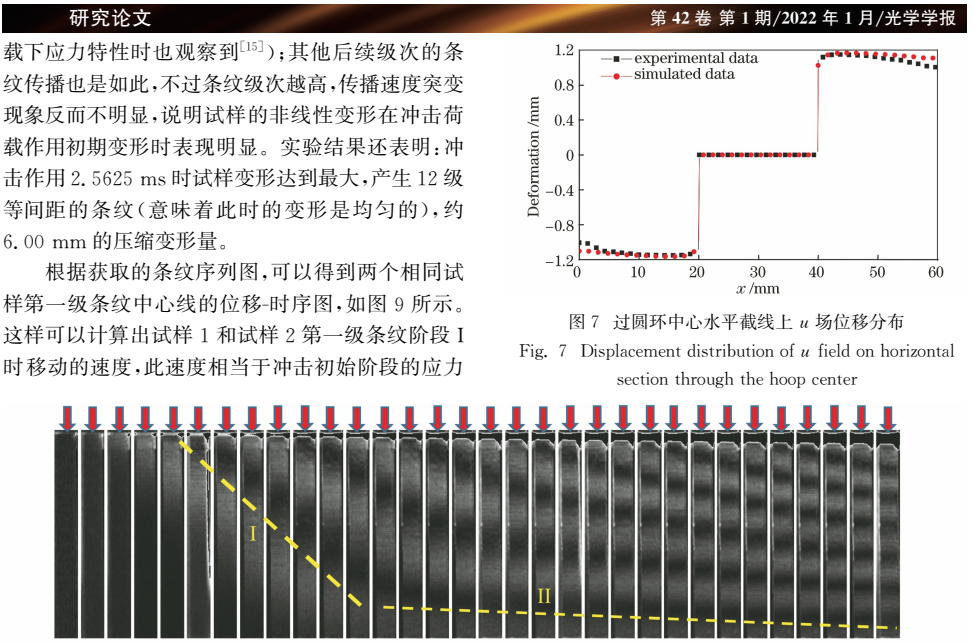

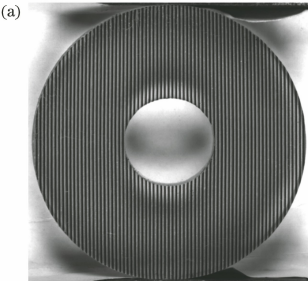

• 静态实验：圆环压缩变形测量与有限元仿真（弹性模量21.1 MPa，泊松比0.426）吻合良好（图6、图7），验证了方法的准确性。

• 动态实验：冲击载荷下应力波传播的时空演化分析（图8），揭示了材料应变率硬化特性（动态模量83.65 MPa vs. 静态27.00 MPa）。

2. 动态力学与波传播理论的结合

   通过追踪云纹条纹前锋的传播速度（图9），计算应力波速（274.89 m/s），并基于一维应力波理论（v=E/ρ）反推动态弹性模量，体现了波动力学与实验力学的交叉应用。

三、制造工艺与测量技术的协同创新

1. 水转印工艺的跨领域应用

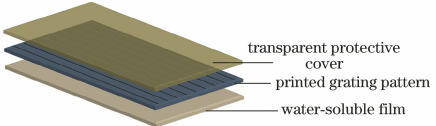

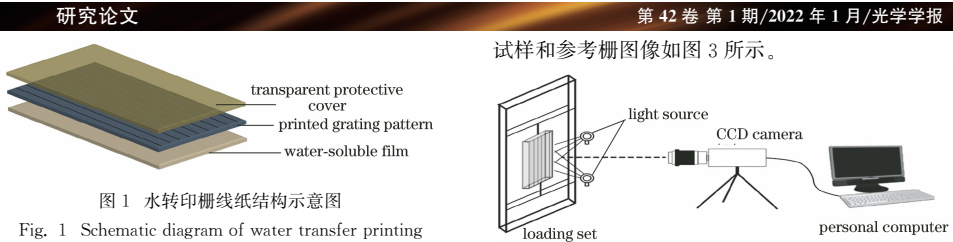

   水转印技术原常用于装饰行业，本文将其创新用于制备高精度测量栅线（图1）：

• 栅线厚度仅35 μm，对试件影响极小，克服了传统刻线、喷涂法附加质量大的问题。

• 适用于复杂曲面和多种材料（如生物软组织），拓展了测量场景。

1. 动态测量与高速成像的集成

   结合高速相机（32,000帧/秒）和LED照明系统，实现了微秒级变形的捕捉，为冲击动力学研究提供了低成本、高精度的实验手段。

四、跨学科理论框架与新见解

1. “数字物理融合”测量范式

   本研究构建了一种数字物理融合的测量范式：

• 物理层：水转印栅作为传感器传递变形；

• 数字层：图像处理与算法提取全场信息；

• 理论层：结合力学模型与波动理论解释行为。

  这一范式可推广至其他软材料（如橡胶、生物组织）的动态特性研究。

2. 应变率效应与材料本构关系

   实验发现聚氨酯动态模量为静态的3.1倍，印证了粘弹性理论的应变率依赖性。未来可结合本构建模（如Ogden模型），进一步量化应变率与模量的关系。

3. 技术可拓展性

• 兼容双目视觉系统：可同时测量三维形貌与变形；

• 结合人工智能：通过深度学习优化相位提取与误差补偿。

五、结论与展望

水转印栅线相移云纹法通过多学科技术融合，实现了超弹性材料大变形的静态与动态高精度测量。其核心创新在于：

1. 将制造工艺（水转印）、光学测量（云纹法）、图像处理（相移算法）与动态力学结合；

2. 提供了低成本、高效率的实验方法，弥补了数字图像相关法需标定、散斑制作的不足；

3. 为超弹性材料动态本构关系研究提供了新思路。

未来可进一步探索与生物力学（如软组织变形）、柔性电子（如可穿戴传感器）等领域的交叉应用，推动跨学科测量理论的创新发展。
